中德新亞注漿料 CGM聚合物水泥注漿料中德新亞注漿料 CGM聚合物水泥注漿料是一種以高強(qiáng)度水泥、聚羧酸減水劑、多元礦物質(zhì)材料為主要改性組分的水泥基灌漿材料。中德新亞注漿料 CGM聚合物水泥注漿料具有流動(dòng)性好、微膨脹、有一定韌性、與混凝土粘結(jié)力強(qiáng)、防腐耐久的特點(diǎn)...
中德新亞注漿料 CGM聚合物水泥注漿料
中德新亞注漿料 CGM聚合物水泥注漿料是一種以高強(qiáng)度水泥、聚羧酸減水劑、多元礦物質(zhì)材料為主要改性組分的水泥基灌漿材料。
中德新亞注漿料 CGM聚合物水泥注漿料具有流動(dòng)性好、微膨脹、有一定韌性、與混凝土粘結(jié)力強(qiáng)、防腐耐久的特點(diǎn),適用于混凝土結(jié)構(gòu)裂縫寬度3mm及以上裂縫的灌注修補(bǔ)及外包鋼加固等。
一、中德新亞注漿料 CGM聚合物水泥注漿料的性能指標(biāo)? ?? ? ? ? ? ? ? ? ? ? ?
表1 ?中德新亞注漿料 CGM聚合物水泥注漿料的性能指標(biāo)
檢驗(yàn)項(xiàng)目 |
性能指標(biāo) |
|
凝結(jié)時(shí)間,h |
初凝 |
≥1 |
終凝 |
≤12 |
|
流動(dòng)度,mm |
初始值 |
≥380 |
30min保留值 |
≥340 |
|
抗壓強(qiáng)度,MPa |
3d |
≥25 |
7d |
≥35 |
|
28d |
≥55 |
|
抗折強(qiáng)度,MPa |
7d |
≥5 |
28d |
≥8 |
|
豎向膨脹率,% |
3h |
≥0.10 |
24h與3h膨脹值之差 |
≥0.020 |
|
劈裂抗拉強(qiáng)度,MPa |
7d |
≥3 |
28d |
≥4 |
|
與混凝土的正拉粘結(jié)強(qiáng)度,MPa |
28d |
≥1.5 且為混凝土內(nèi)聚破壞 |
注:CGM聚合物水泥注漿料執(zhí)行規(guī)范:GB50728-2011《工程結(jié)構(gòu)加固材料安全性鑒定技術(shù)規(guī)范》
二、中德新亞注漿料 CGM聚合物水泥注漿料的施工工藝?? ? ? ? ? ? ? ?? ? ? ??
1、預(yù)處理:用壓縮空氣將混凝土裂縫中的灰渣、污染物清理干凈。
2、埋設(shè)灌漿管:沿裂縫長(zhǎng)度方向每500mm左右埋設(shè)一個(gè)灌漿管。
3、封縫:用無(wú)機(jī)快速封堵材料將裂縫表面全部封閉。
4、試壓:將灌漿管封閉,用0.2~0.3MPa壓力做壓水或壓氣試驗(yàn),觀察封縫是否密實(shí),并保持混凝土裂縫面潮濕但縫內(nèi)無(wú)積水。

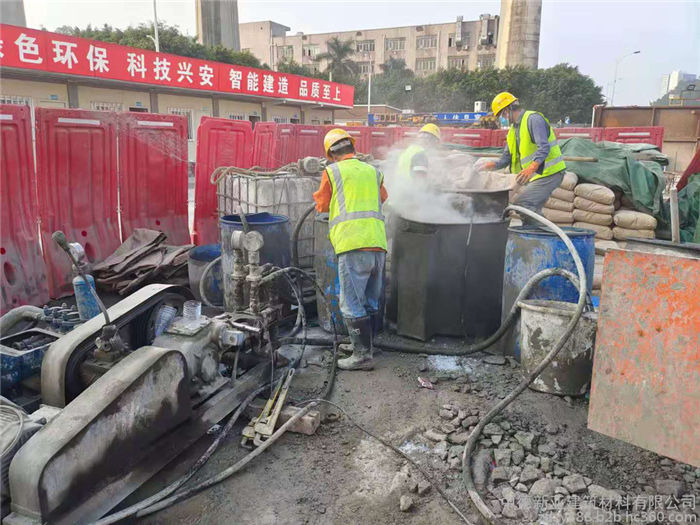

5、配料:CGM聚合物水泥注漿料按照出廠報(bào)告推薦用水量采用強(qiáng)制式攪拌機(jī)或改裝的沖擊電鉆進(jìn)行攪拌,攪拌均勻后使用。
拌制好的漿料應(yīng)色澤均勻,無(wú)粉團(tuán)、沉淀、花白料、泌水等現(xiàn)象,且流動(dòng)性符合注漿稠度要求。

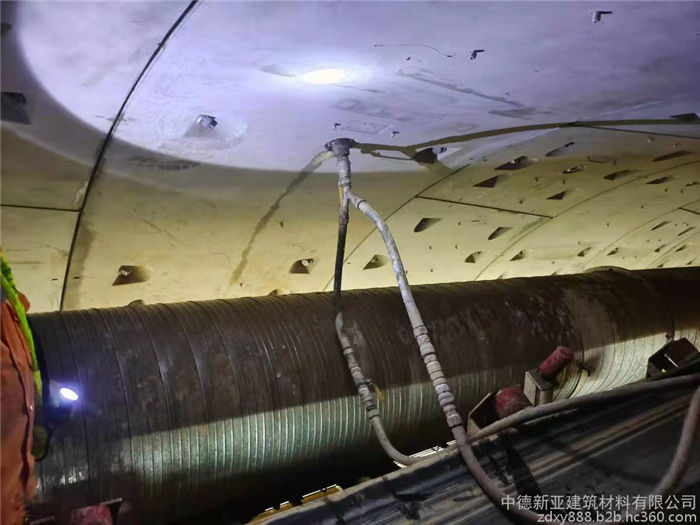

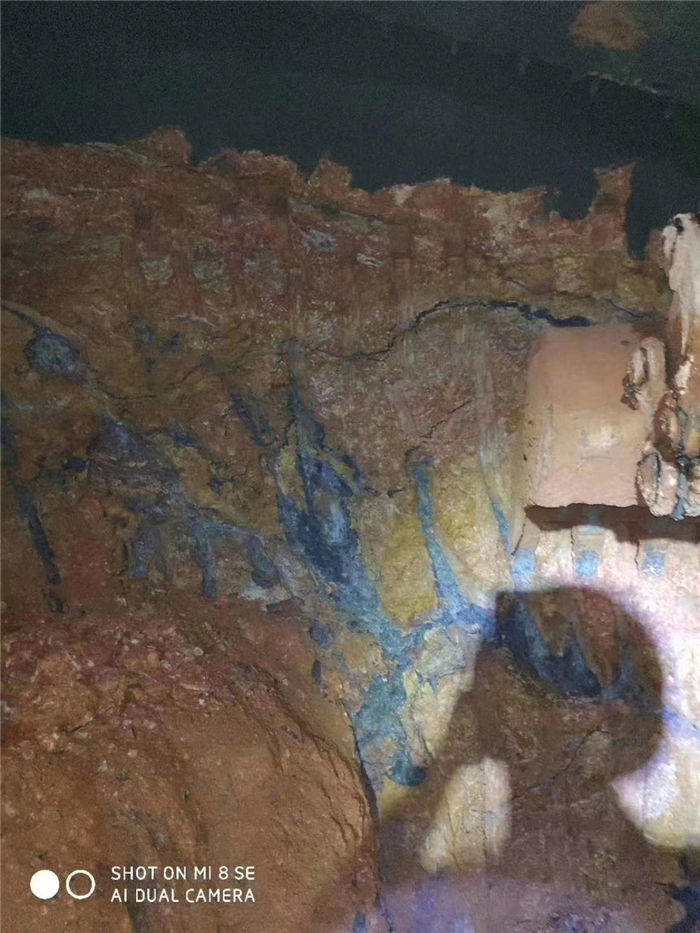

6、注漿:將拌好的注漿料裝入專用壓力注漿罐,采用0.3MPa左右的壓力將漿料連續(xù)注入裂縫。豎向裂縫應(yīng)逐個(gè)從下而上一個(gè)個(gè)灌漿咀注漿,注滿的灌漿咀立即封閉。注漿過(guò)程應(yīng)注意排除裂縫中的空氣,尾灌漿管為排氣孔,不得堵死,以免影響空氣排放。
7、養(yǎng)護(hù):注漿結(jié)束后,注漿部位應(yīng)維持水養(yǎng)護(hù)7d以上。
三、包裝與貯存? ?
聚合物水泥注漿料采珠光膜復(fù)合編織紙袋包裝,40kg/袋。
貯存期:自生產(chǎn)之日起有效貯存期為6個(gè)月。
應(yīng)貯存在陰涼、干燥、通風(fēng)的庫(kù)房中,不可曝曬,不可雨淋。
手機(jī):13523718983
地址: 河南省新密市岳村鎮(zhèn)蘆溝村一組
